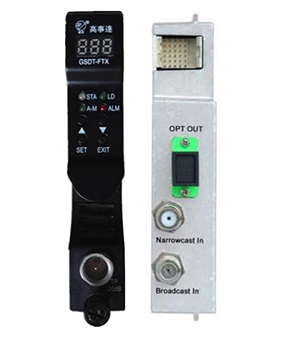

GSDT-FTX-II 1310nm直調光發射模塊

產品概述：

GSDT-FTX光發射機模塊是專門為現在和將來之HFC及FTTH應用而設計的1310nm直調光發射機。發射機使用高性能制冷型1310nm DFB光源，采用先進的預失真電路，使系統具有良好的CTB和CSO特性，其嵌入式單片機處理電路監測和控制所有的參數狀態及遠程通信，可以通過訪問前面板之LED或EMS設備管理模塊來獲取這些參數信息。

產品特點：

l 制冷型DFB激光器

l 熱插拔功能

l 射頻帶寬47-1003MHz

l 寬帶/窄帶輸入

l 輸出光功率2/4/6/8/10/13/16/20mW

l 自動/手動增益控制(AGC/MGC)

l 射頻輸入測試點

l 短路保護

技術參數：

項目	單位	性能參數	備注
輸出光波長	nm	1310 +/-20
輸出光功率	dBm	3-14
接頭類型	--	FC/APC或SC/APC
射頻帶寬	MHz	47-1003
回波損耗	-dB	≥16
輸入電平	dBuV	75+/-4 87+/-4	寬帶窄帶
平坦度	dB	+/-0.75
測試點	dB	-20+/-1 -32+/-1	寬帶窄帶
CSO	dBc	≥ 63	15km光纖 + 衰減器, 接收光功率-1dBm (77 NTSC 通道)
CTB	dBc	≥ 67
XMOD	dBc	≥ 65
功耗	W	<12.5

訂貨指南：

GSDT-FTX

-00

高事達1310nm直調光發模塊型號

-3~14:3~14dBm輸出

FC：FC/APC

SC：SC/APC

報警說明：

顯示信息	報警狀態	系統反應
001	輸出光功率低	STA 指示燈紅色
002	輸出光功率高	STA 指示燈紅色
003	激光器偏置電流高	STA 指示燈紅色
004	激光器溫度高	STA 指示燈紅色
005	RF信號電平低	STA 指示燈紅色
006	發射機溫度高	STA 指示燈紅色
007	TEC 電流高	STA 指示燈紅色
008	RF信號電平高	STA 指示燈紅色

常見故障分析：

故障	維修說明
射頻信號電平低	1.檢查輸入射頻信號電平是否大于9dBmV/通道（77 NTSC通道標準） 2.如果輸入電平正常,請聯系生產廠家進行維修
無輸出光功率	1.清理光纖連接頭 2.檢查激光器是否已經打開 3.使用光功率計測量輸出光功率 4.如仍無光功率輸出，聯系生產廠家進行維修
輸出光功率低于規格	1.確保所有的光纖端面清潔 2.檢查光纖連接頭是否為匹配的類型 3.使用光功率計測量輸出光功率 4.如光功率輸出仍然低，聯系生產廠家進行維修
